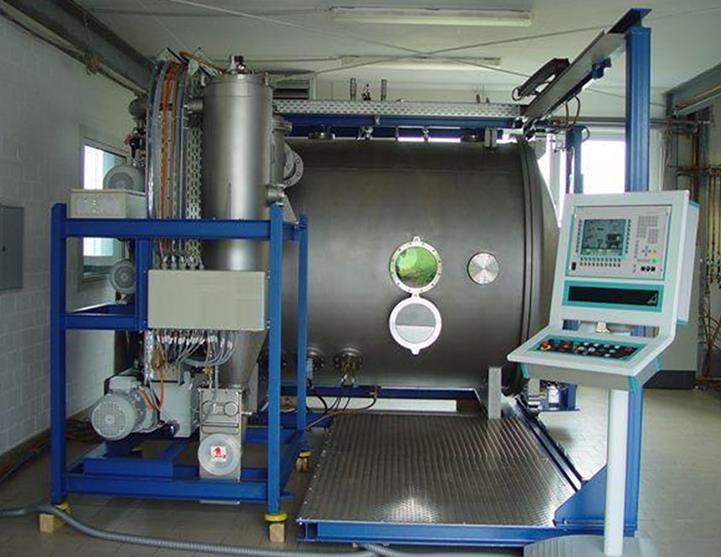

天津低壓等離子噴涂工藝過程

低壓等離子噴涂I藝過程包括：抽真空、工件預熱電清理、涂層制備和冷卻等過程。

(1)抽真空并充惰性氣體。將工作室抽真空到2.6Pa，然后向工作室中充入氬氣使室內壓力達1.3X10Pa。
(2)工件預熱。采用正向轉移弧，即工件為陽極，噴槍為陰極對工件進行預熱。這種轉移弧的加熱方法比一般的非轉移弧預熱可節(jié)省50%的時間(對小的工件可省去預熱工序)。
(3)電清理。采用反向轉移弧，即工件為陰極，噴槍為陽極，利用電弧對工件表面進行濺射清理，可將工件表面的氧化膜及其它污物去除，從而產生一個話性很高的表面，以使涂層和基體產生一定的冶金結合(實用中均用聯合弧將電路接通后，再用轉移弧工作)。
(4)涂層制備。
(5)冷卻。噴涂完畢后工作室要繼續(xù)維持低壓惰性氣氛直到工件冷卻到100℃以下，再充人空氣。
